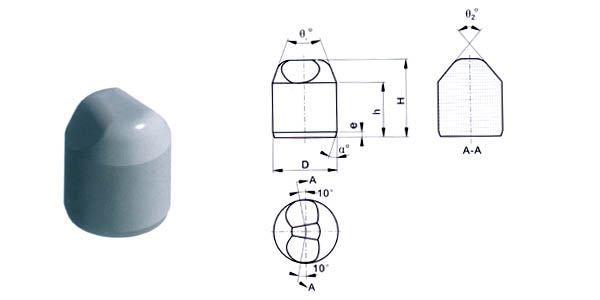

Eccentric wedge buttons
|
 |
Type |
Dimension (mm) |
D |
H |
h |
¦È1¡ã |
¦È2¡ã |
e |
¨»¡ã |
SB1030-F10 |
10.25 |
13.3 |
7.00 |
0 |
12 |
1.0 |
30 |
SB1924-E22 |
19.35 |
24.0 |
15.00 |
40 |
70 |
2.2 |
18 |
|
| |
| Standard of tolerances of D and H |
Diameter |
Height |
Nominal size |
Tolerance |
Nominal size |
Tolerance |
¡Ü10 |
¡À0.10 |
¡Ü11 |
¡À0.10 |
11 - 18 |
¡À0.15 |
£¾10 |
¡À0.15 |
18 ¨C 25 |
¡À0.15 |
£¾25 |
¡À0.20 |
|
|
|
