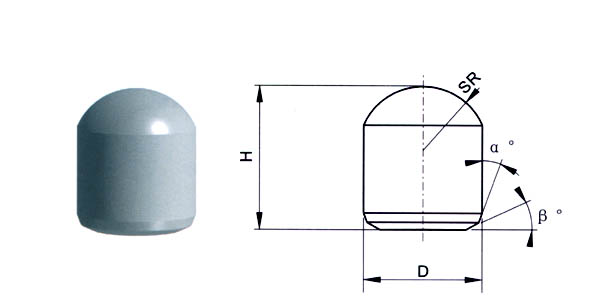

Type

Dimension (mm)

D

H

SR

ɑ°

β°

SQ0610

6.25

9.9

3.4

20

26.5

SQ0812

8.25

12.2

4.4

20

26.5

SQ0914

9.25

13.9

5.0

20

26.5

SQ1019

10.25

18.9

5.5

20

27

SQ1119

11.30

19.0

6.0

20

27

SQ1221

12.35

20.9

6.6

20

28

SQ1220A-X

12.35

20.0

6.3

25

24.75

SQ1320

13.35

19.9

7.0

20

27

SQ1422

14.35

22.1

7.7

20

16

SQ1424A-X

14.35

24.0

7.34

25

25

SQ1625

16.35

24.9

8.8

20

16

SQ1930

19.35

30.4

9.76

20

30

SQ2132

21.65

31.9

11.8

20

30

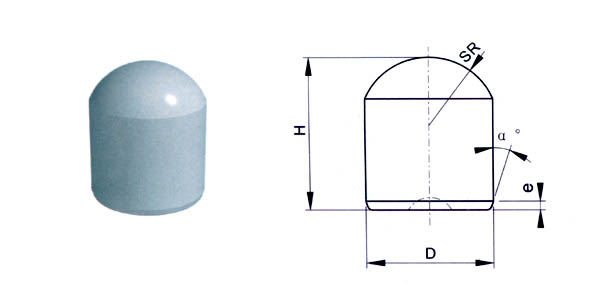

Type

Dimension (mm)

D

H

SR

e

ɑ°

SQ0810-E15

8.25

10.0

4.4

1.5

18

SQ0812-E15

8.25

12.0

4.4

1.5

18

SQ1827-E15

18.25

27.1

9.2

1.5

18

SQ0812-F2

8.25

12.2

4.4

0.7

30

SQ0915-F2

9.25

14.9

5.0

0.7

30

SQ1013-F2

10.25

13.0

5.5

0.7

30

SQ1114-F2

11.30

14.0

6.0

0.7

30

SQ1216-F2

12.35

16.0

6.6

0.7

30

SQ1318-F2

13.35

18.0

7.0

0.7

30

SQ1418-F2

14.35

18.1

7.7

0.7

30

SQ1625-F2

16.35

24.6

8.8

0.7

30

SQ2030-F2

20.45

30.0

11.5

0.7

30

SQ2230-F2

22.45

30.0

12.0

0.7

30

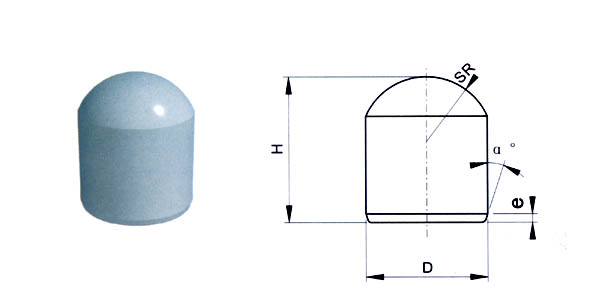

Type

Dimension (mm)

D

H

SR

e

ɑ°

SQ1314-E15Q

13.35

13.5

7.0

1.5

18

SQ1320-E15Q

13.35

19.9

7.0

1.5

18

SQ1420A-E30Q

14.35

20.0

7.2

3.0

18

SQ1415B-E17Q

14.35

15.0

7.5

1.7

18

SQ1619A-E22Q

16.35

19.0

8.8

2.2

18

SQ1622A-E22Q

16.35

21.9

8.8

2.2

18

Diameter

Height

Nominal size

Tolerance

Nominal size

Tolerance

≤10

±0.10

≤11

±0.10

11 - 18

±0.15

＞10

±0.15

18 – 25

±0.15

＞25

±0.20
